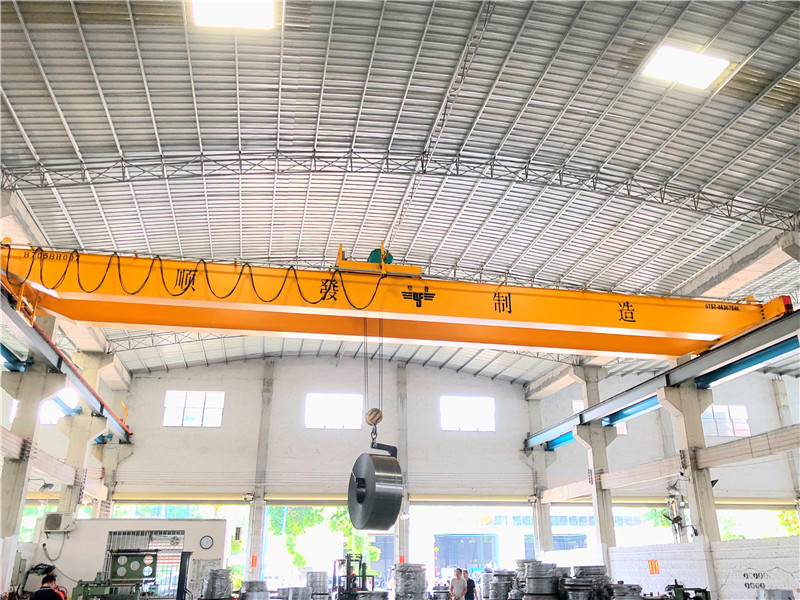

LH型電動葫蘆橋式起重機是按標準JB/T3695-1994設計制造的，與CDI、MDI等形式的固定式電動葫蘆配套使用，小車在主梁鋪設的軌道上運行的雙主梁結構橋式起重機，其適用起重量為1-32t，適用跨度為7.5-31.5米，工作環境溫度在-25—+40℃范圍內。
LH型電動葫蘆橋式起重機是按標準JB/T3695-1994設計制造的，與CDI、MDI等形式的固定式電動葫蘆配套使用，小車在主梁鋪設的軌道上運行的雙主梁結構橋式起重機，其適用起重量為1-32t，適用跨度為7.5-31.5米，工作環境溫度在-25—+40℃范圍內。
適用起重量3t-32t
適用跨度5m-31.5mLH型雙梁橋式起重機應用范圍：倉儲物流、精密加工、金屬制造、風電、汽車制造、軌道交通、工程機械等工廠。
優點：使用中穩定性較好、充分利用車間凈空高度取得較高的有效起升高度，價格適中；
缺點：工作級別低，不適用繁重車間。
24h全國免費咨詢熱線
86-13929139265
LH型雙梁橋式起重機產品簡介
LH型雙梁橋式起重機（以下簡稱雙梁起重機）是按標準JB/T3695-1994設計制造的，與CDI、MDI等形式的電動葫蘆配套使用，成為一種有軌運行的輕小型雙梁起重機，其適用起重量為3-32t，國標范圍內適用跨度為7.5-22.5米，工作級別A3~A5,工作環境溫度在-25℃ ~ +40℃范圍內。
本產品為一般用途起重機，多用于機械制造、裝配、倉庫等場所，不適于在以下條件工作：
a、 有爆炸危險和火災危險的環境；
b、 相對濕度大于85%的場所和充滿腐蝕性氣體的環境；
c、 吊運熔化金屬，有毒物品和易燃易爆物品。
為方便用戶，設有地面和操縱室兩種操縱形式，操縱室又設有端面及側面開門兩種形式，以供用戶選擇使用。
（1） 地面操縱
例：起重量：5t，跨度：13.5m，工作級別：A4
表示方法：LH5-13.5 A4D，JB/T3695-94
（2） 操縱室操縱
例：起重量：10t，跨度：16.5m，工作級別：A5
表示方法：LH10-16.5 A5S,JB/T3695-94
| 起重量Cap(t) | 3 | ||||||||||||||||
| 起升高度(m)Lifting Height | 6 | 9 | |||||||||||||||
| Span跨度(m) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |
| 工作制度Duty | A3-A5 | ||||||||||||||||
| 起升速度Lifting Speed | 8m/min、8/0.8m/min | ||||||||||||||||
| 小車運行速度Travelling | 20,30m/min | ||||||||||||||||
| 起重機運行速度Travelling | 20,30,45m/min | ||||||||||||||||
| 操縱方式Work type | 地控、室控、遙控 | ||||||||||||||||
| 電源Powet Supply | 3AC,380V,50HZ | ||||||||||||||||
| 裝機容量Chief volume | 7.7KW | 9.1KW | 7.7KW | 9.1KW | |||||||||||||
| 薦用軌道Crane Rail | P18、P22 | ||||||||||||||||

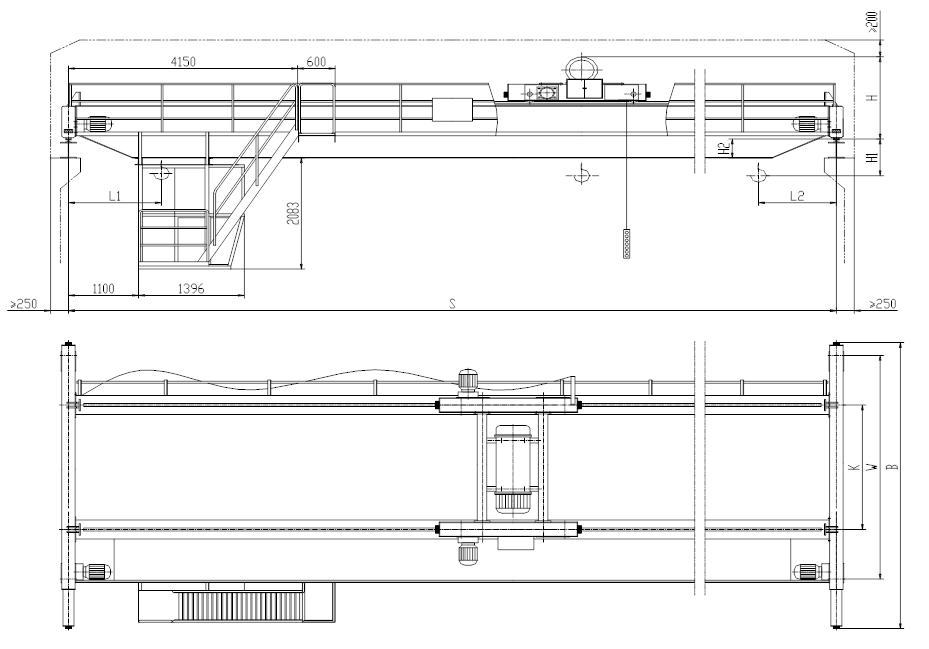

| 主要尺寸(mm) Main Dinension | H | 1040 | 1105 | 1155 | 1040 | 1105 | 1155 | ||||||||||
| H | 50 | -30 | -80 | 50 | -30 | -80 | |||||||||||
| H2 | 92 | 142 | 242 | 322 | 357 | 427 | 527 | 577 | 92 | 142 | 242 | 322 | 357 | 427 | 527 | 577 | |
| L1 | 900 | ||||||||||||||||
| L2 | 900 | ||||||||||||||||
| K | 900 | 1000 | 1000 | 1100 | |||||||||||||
| W | 2300 | 2400 | 2600 | 2800 | 3000 | 3500 | 2400 | 2500 | 2700 | 2800 | 3000 | 3500 | |||||
| B | 2800 | 2900 | 3100 | 3300 | 3500 | 4000 | 2900 | 3000 | 3200 | 3300 | 3500 | 4000 | |||||
| 起重量Cap(t) | 5 | ||||||||||||||||
| 起升高度(m)Lifting Hleight | 6 | 9 | |||||||||||||||
| Span跨度(m) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |
| 工作制度Duty | A3-A5 | ||||||||||||||||
| 起升速度Lifting Speed | 8m/min、8/0.8m/min | ||||||||||||||||
| 小車運行速度Travelling | 20,30m/min | ||||||||||||||||
| 起重機運行速度Travelling | 20,30,45m/min | ||||||||||||||||
| 操縱方式Work type | 地控、室控、遙控 | ||||||||||||||||
| 電源Powet Supply | 3AC, 380V,50HZ | ||||||||||||||||
| 裝機容量Chief volume | 10.7KW | 12.1KW | 10.7KW | 12.1KW | |||||||||||||
| 薦用軌道Crane Rail | P18、P22 | ||||||||||||||||
| 主要尺寸(m) Main Dinension | H | 1150 | 1215 | 1265 | 1150 | 1215 | 1265 | ||||||||||
| H1 | 170 | 105 | 55 | 170 | 105 | 55 | |||||||||||
| H2 | 142 | 242 | 324 | 359 | 429 | 529 | 629 | 679 | 142 | 242 | 324 | 359 | 429 | 529 | 629 | 679 | |
| L1 | 900 | ||||||||||||||||
| L2 | 900 | ||||||||||||||||
| K | 1100 | 1200 | 1200 | 1300 | |||||||||||||
| W | 2500 | 2600 | 2800 | 3000 | 3500 | 3800 | 2600 | 2700 | 2800 | 3000 | 3500 | 3800 | |||||
| B | 2800 | 2900 | 3100 | 3300 | 4000 | 4300 | 3100 | 3200 | 3300 | 3500 | 4000 | 4300 | |||||
| 起重量Cap(t) | 10 | ||||||||||||||||
| 起升高度(m)Lifting Height | 6 | 9 | |||||||||||||||
| Span跨度(m) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |
| 工作制度Duty | A3-A5 | ||||||||||||||||
| 起升速度Lifting Speed | 7m/min、7/0.7m/min (4m/min、4/0.4m/min) | ||||||||||||||||
| 小車運行速度Travelling | 20,30m/min | ||||||||||||||||
| 起重機運行速度Travelling | 20,30,45m/min | ||||||||||||||||
| 操縱方式Work type | 地控、室控、遙控 | ||||||||||||||||
| 電源Powet Supply | 3AC, 380V,50HZ | ||||||||||||||||
| 裝機容量Chief volume | 16.2(10.7)KW | 17.6(12.1)KW | 16.2(10.7)KW | 17.6(12.1)KW | |||||||||||||
| 薦用軌道Crane Rail | P24、P38 | ||||||||||||||||
| 主要尺寸(mm) Main Dimension | H | 1291 | 1341 | 1391 | 1291 | 1341 | 1391 | ||||||||||
| H1 | 159 | 109 | 59 | 159 | 109 | 59 | |||||||||||
| H2 | 231 | 291 | 361 | 481 | 531 | 679 | 779 | 809 | 231 | 291 | 361 | 481 | 531 | 679 | 779 | 809 | |
| L1 | 1000 | ||||||||||||||||
| L2 | 1000 | ||||||||||||||||
| K | 1400 | 1500 | 1400 | 1500 | |||||||||||||
| W | 2800 | 3000 | 3500 | 3800 | 3000 | 3200 | 3500 | 3800 | |||||||||
| B | 3300 | 3500 | 4000 | 4300 | 3500 | 3700 | 4000 | 4300 | |||||||||
| 起重量Cap(t) | 16 | ||||||||||||||||
| 起升高度(m)Lifting leight | 6 | 9 | |||||||||||||||
| Span跨度(m) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |
| 工作制度Daty | A3-A5 | ||||||||||||||||
| 起升速度Lifting Speed | 3.5/0.35m/min | ||||||||||||||||
| 小車運行速度Travelling | 20,30m/min | ||||||||||||||||
| 起重機運行速度Travelling | 20,30,45m/min | ||||||||||||||||
| 操縱方式Work type | 地控、室控、遙控 | ||||||||||||||||
| 電源Powet Supply | 3AC, 380V,50HZ | ||||||||||||||||
| 裝機容量Chief volume | 12.1KW | 13.5KW | 12.1KW | 13.5KW | |||||||||||||
| 薦用軌道Crane Rail | P24、P38 | ||||||||||||||||
